一、 認識田字吊架及其重要性

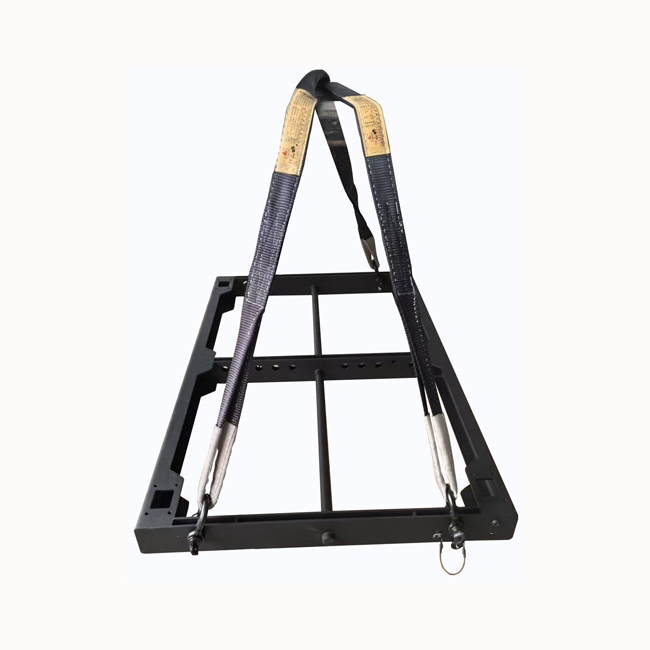

田字吊架，因其框架結構形似漢字“田”而得名，是專為多只線陣音箱模塊進行垂直或弧形吊裝而設計的金屬框架。它不僅是承載音箱重量的核心部件，其精密的連接點設計也確保了各音箱模塊之間角度的精準調整，從而實現預期的聲場覆蓋。因此，安裝的牢固性與精確性至關重要，任何疏忽都可能導致嚴重的安全事故或影響音質。

二、 田字吊架安裝前準備工作

1. 工具與材料清單：

• 規格合適的田字吊架套件（包含橫梁、縱梁、所有必要螺栓、螺母、墊片、安全銷）

• 高強度吊裝鋼纜（作為主吊點冗余安全保障）

• 專業吊裝葫蘆或電動葫蘆

• 扭矩扳手（必須！用于按廠家規定力矩緊固螺栓）

• 開口扳手、內六角扳手套裝

• 水平尺

• 安全帽、手套等個人防護裝備

2. 現場檢查：

• 吊點確認： 確保屋頂或桁架上的吊掛點具有足夠的承載能力，其安全系數應遠大于線陣系統的總重量（通常要求安全系數在5:1以上）。

• 吊架與音箱核查： 核對田字吊架型號與線陣音箱型號是否完全匹配。檢查吊架、所有螺栓、音箱吊掛件有無可見的裂紋、變形或磨損。

三、 田字吊架安裝步驟

第一步：地面組裝與預連接

1. 布局： 在平整、干凈的地面上，將田字吊架水平放置。

2. 框架組裝： 根據演出所需的音箱數量，將吊架的橫梁與縱梁按照說明書指示用螺栓初步連接。注意螺栓方向，通常螺栓頭朝上或朝向統一方向，便于后續檢查和緊固。

3. 音箱預掛： 使用吊裝葫蘆輔助，將線陣音箱模塊逐一吊起，并穩妥地掛接到田字吊架預設的連接點上。確保每個音箱的鎖緊裝置（如安全銷、鎖緊手柄）都已初步就位。

4. 線路預連接： 此時可以方便地進行音箱之間的信號線和電源線（如有）連接，并留出適當余量，用扎帶固定整齊。

第二步：吊裝與空中固定

1. 主吊點連接： 將田字吊架頂部的專用吊環與主吊掛點（葫蘆鉤）可靠連接。

2. 安全鋼纜安裝： 此步驟為強制性安全措施。 使用至少兩根獨立于主吊點的專用吊裝鋼纜，從田字吊架兩側的冗余吊點引出，分別連接到上方堅固的獨立錨點上。鋼纜應保持松弛，但長度需確保在主吊點萬一失效時能立即承重。

3. 緩慢起吊： 由專人指揮，緩慢啟動葫蘆，使整個系統平穩離地。離地約10-20厘米后，暫停，再次檢查所有連接點、鋼纜，并確認整體平衡。

4. 提升至預定高度： 繼續平穩提升至最終安裝高度。

第三步：最終調整與鎖定

1. 角度調整： 根據聲場設計，通過調節田字吊架上各連接點的角度調節機構，精確設定每只音箱的垂直傾角。使用激光測距儀或目測法輔助定位。

2. 水平校準： 使用水平尺在吊架橫梁上測量，通過調節吊鏈或葫蘆鏈條的長度，確保整個線陣系統處于完美的垂直狀態。

3. 最終緊固： 使用扭矩扳手，嚴格按照廠家提供的扭矩值，對所有承重螺栓進行最終緊固。 這是防止螺絲在長期振動下松脫的關鍵。

4. 安全檢查復核： 最后進行一次全面檢查：

• 所有承重螺栓扭矩達標。

• 所有安全銷、鎖緊裝置完全到位且鎖定。

• 安全鋼纜連接正確且有效。

• 線纜無過度拉扯或磨損風險。

四、 田字吊架安裝后的注意事項

• 在演出期間，應定期（尤其在每次移動安裝后）檢查吊架及連接部件的狀態。

• 制定嚴格的日常維護和年度專業檢測制度，對吊架進行探傷等安全檢查。

• 拆卸時，應遵循與安裝相反的順序，并妥善保管所有配件。

遵循本指南，您將能安全、高效地完成線陣音響田字吊架的安裝工作，為演出提供堅實可靠的技術保障。
